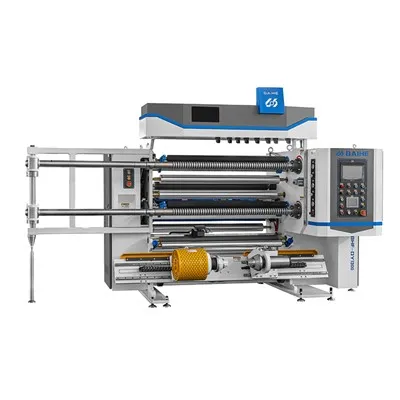

Avtomatik kesish mashinasi







BH-FQ-C600 avtomatik kesish mashinasi BOPP / CPP / PET / PE / laminatlangan plyonka / metalllashtirilgan plyonka / qog'ozning tirqishli prokat turiga qo'llaniladi.





Parametr elementi	Parametr indeksi
Materialning qalinligi diapazoni	0.012--0,15 mm
Uskunaning yaroqli kengligi	1300mm
Bo'shatish diametri	800mm(MAX)
Qayta o'rash diametri	600mm(MAX)
Mexanik tezlik	500m/min (MAX)
Kuchlanish diapazoni	30--300N
Yechish kuchlanishini boshqarish	Doimiy kuchlanish
Qayta o'rash kuchlanishini boshqarish	Konusning kuchlanishi
Veb yo'l-yo'riq usullari	Kuzatuv qirrasi / Kuzatuv chizig'i
Yo'naltiruvchi aniqlik	±0,3 mm
Veb-boshlovchi harakat diapazoni	±100 mm
O'rash usuli	Markazni siljitish
Yuklash usuli	Milsiz konusning boshi, gidravlik ko'taruvchi
Yukni tushirish usuli	Yon qo'l tushirish rulosi, yordamchi tushirish rafi
Yechish qog'oz trubkasi diametri	3 dyuym (PH76 mm)/6 dyuym (PH 152 mm)
Qayta o'rash qog'oz trubkasi diametri	3 dyuym (PH76 mm)
Kesish kengligi	50-1300mm
Uzunlik aniqligini o'lchash	±3/1000m
Qayta o'rash quvvati	4 kVt (2 to'plam)
Tortishish kuchi	4 kVt (1 to'plam)
Puflash kuchi	1,5 kVt
Umumiy quvvat	≈15KVt
Quvvat manbai kuchlanishi	AC 380V±5%, Uch fazali, 50Hz
Havo bosimi	0.6Mpa dan katta yoki unga teng
Uskunaning o'lchami	4389 (L) * 2150 (Vt) * 2350 (Vt) mm
Uskunaning og'irligi	≈3500Kg





1. Yechish qismi

• Yechish usuli: Yechish kengligi raf tipini sozlash tayog'i bilan o'rnatiladi, bo'shatish kuchlanishi 10KG magnit kukunli tormoz tomonidan qabul qilinadi. 1 dona aylanadigan enkoder / 2 dona yuk xujayrasi / 1 dona kuchlanish kuchaytirgichi tormoz bilan birlashtirilib, bo'shashish kuchlanishini nazorat qilish, plyonkaning ma'lum miqdorda kuchlanish hosil qilishini ta'minlash uchun tegishli plyonka zichligini ta'minlaydi. Yuklash materiali mehnat zichligini kamaytirish uchun avtomatik oziqlantirish materialini amalga oshirish uchun gidravlik turdagi yuqoriga va pastga aylanish mexanizmi orqali amalga oshiriladi.





• Veb yo'l-yo'riq: CCD veb-yo'riqnoma tizimini qabul qilish, materialning chetini yoki bosilgan chiziqni kuzatish, elektr nozik sozlash funktsiyasi bilan, bu mashina xarajatlarni kamaytirish va samaradorlikni oshirish uchun fotoelektrik o'rnini tezda sozlash imkonini beradi.





• Sozlash moslamasi: Alyuminiy yo'naltiruvchi tsilindrni bo'shatish uchun uzunlamasına sozlash moslamalari mavjud, orqaga o'rashning aniqligi va sifatini ta'minlash uchun materialni to'liq hajmda yo'naltiruvchi rolik bilan parallel qilib qo'ying.
• Bo'shatishni boshqarish: boshlash, to'xtatish, tezlikni boshqarish va bo'shatish kuchlanishini sozlash, orqaga o'rash qismi bilan sinxronlash, mashina tezligini ko'rsatish, ochish kuchlanishi, orqaga o'rash kuchlanishi, orqaga o'rash uzunligi kabi funktsiyalar mavjud.
• Bo'shatish plitasi: insoniylashtirilgan qiyalik pnevmatik biriktiruvchi plastinka materialni tez ulash va samaradorlikni oshirish uchun mo'ljallangan.





2. Tortishuvchi qism

• Tortish moslamasi: tortish tsilindrni dvigateli, kamon-tishli sinxron kamar uzatish momenti tomonidan boshqariladigan individual bo'lib, past shovqin, katta moment, kamroq quvvat yo'qotish xususiyatiga ega.





• Tortish tsilindrni: tortish roligi rezina rolikdir, dinamik va statik muvozanatni to'g'rilagandan so'ng, xususiyat barqaror ishlaydi, tebranish manbai yo'q, kengroq materiallar va yuqori tezlikda qo'llanilishiga mos keladi.
• Tortish roliki: Dinamik va statik muvozanatni to'g'rilashdan so'ng, tortish rolikli rezina rolik, tortish rolikining ko'tarilishi va tushishi uchun pnevmatik boshqaruv, sozlanishi bosim.
• Uzunlikni o'lchash: Dvigatelning o'rnatilgan enkoderi ish uzunligini yuqori aniqlik va yuqori aniqlik, yig'iladigan o'lchash uzunligi va raqamni avtomatik ravishda to'xtatish bilan aniqlaydi.



3. Tishlash qismi

• Kesish usuli:Usra kesuvchi.Qattiqlik va sifatni oshirish uchun oksidlanish bilan ishlov berishdan so'ng truba roligi, spetsifikatsiyasi ko'proq turdagi materiallarga mos keladigan yiv kengligi 2 mm va truba novdasi 1 mm.
• Miqdorlari: 10 ta ustara pichoq ushlagichi bilan.
• Yo'naltiruvchi roliklar: o'tish uzatuvchi alyuminiy yo'naltiruvchi rolik, yuzasida olmosli kesishish chizig'i yuqori tezlikda aylanish jarayonida materialni yanada silliq qiladi.



4. Chet qismini kesish

• Chet materiallarini qayta ishlash: assimilyatsiya moslamasi chekka materialni muvaffaqiyatli so'rib olish uchun hidoyat trubkasi bilan jihozlangan. Chet materialining chiqishi mashinaning o'ng tomonida joylashgan. (Chek materialning chiqish yo'nalishi sozlanishi mumkin)



5. Qayta o'rash qismi

• Qayta o'rash usuli:Yon qo'l turidagi tushirish, 3 dyuymli pnevmatik bir sharli ishqalanish mili bilan, pnevmatik tizim haydovchisi tomonidan avtomatik radial ishqalanishni sozlash, orqaga o'rash diametrini o'zgartirish natijasida yuzaga keladigan ofset kuchlanish o'zgarishi, konusning avtomatik boshqaruviga erishish.





• Orqaga o'rash qo'zg'aysan: Yuqori va pastki Orqaga o'rash vallari ikkalasi ham individual motor, kamon-tishli sinxron kamar uzatish momenti bilan boshqariladi, uning xususiyati past shovqin, katta moment va kamroq quvvat yo'qotish xususiyatiga ega.





• Qog'oz naychasining joylashishi: infraqizil qog'oz naychasining joylashishini qayta o'rash, qog'oz naychasining to'g'ri joylashishini ta'minlash, kino yo'qotilishini minimallashtirish, 8 to'plamning standart uskuna.





• Orqa bosim tsilindri: Qayta o'rash kontaktli bosim roligi havo tsilindri bilan boshqariladi, kontaktli rolik nozik regulyator valfi tomonidan boshqariladi, u kauchukdan qilingan va havo bosimini qayta o'rash talablariga muvofiq sozlash mumkin.
• Bo'shatish rafi: gorizontal aylanadigan tushirish qo'li funktsiyasi bilan. Tayyor rulonlarni tushirish rafiga qo'lda tushirish orqali tushirish va tushirish qo'lining uzunligi 1200 mm.





6. Elektr va pnevmatik qism

• Drayv: Yaskawa inverteri bilan birlashtirilgan yuqori samarali vosita yuqori aniqlik tezligiga erishish uchun qabul qilinadi.
• Boshqarish: Xost PLC tomonidan boshqariladi, interfeysda ish parametrlarini o'rnatadi va ish holatini nazorat qiladi.





• Interfeys: Parametrlarni saqlash funktsiyasi bilan 10 ta parametr to'plamini saqlashga qodir, operatorlar o'qish va ishlatish uchun qulay, sozlash vaqtini qisqartiradi va samaradorlikni oshiradi.
• O'chirish sxemasi: barcha kontaktlarning zanglashiga olib qo'yilganligi insonning ish xatosini kamaytirish uchun.
• Pnevmatik komponentlar: Pnevmatik komponentlarni tanlash va loyihalash yaxshi ko'rib chiqiladi, barcha elektr va pnevmatik komponentlar mashina funktsiyasi tufayli ko'plab avtomatlashtirish va boshqaruvga ega bo'lgan mahalliy va xorijdagi mashhur brendlardir.



7. Boshqa qismlar

• Mashina devori yuqori quvvat va past stressdir. Ikki marta stressni engillashtirgandan keyin barqaror.
• SFAG/Germaniya podshipniklari barcha yigirish qismlarida qabul qilinadi.
• Barcha mashina birliklari CNC mashinasi markazida qayta ishlanadi.
• Favqulodda to'xtatish tugmalari ish tomonida o'rnatilgan.
